PRINCIPLE
최고의 안전성을 위해 (동종 리던던시에서) IEC 61508부터 SIL3에 따라 개발된 하드웨어 및 소프트웨어
정확성이 최대 ±0.5mm (±0.02")로 신뢰성 극대화
OIML R85와 API MPMS와 같은 국제 계량 권장 사항에 따라 개발
상거래 어플리케이션을 위해 NMi 또는 PTB와 같은 지역 및 국가 지정 인증 획득
간소화된 설치 및 개방형 프로토콜을 통해 주요 DCS 시스템에 간편하게 연결할 수 있으므로 문제 없이 작동
탱크 벽과 장애물에 의한 간섭 없이 더욱 예리한 집속을 위해 좁은 빔 각도를 생성하는 80 GHz 기술
FEATURES
상거래 어플리케이션을 위해 80 GHz 송신 주파수를 사용하는 드립오프(Drip-off) 렌즈 안테나

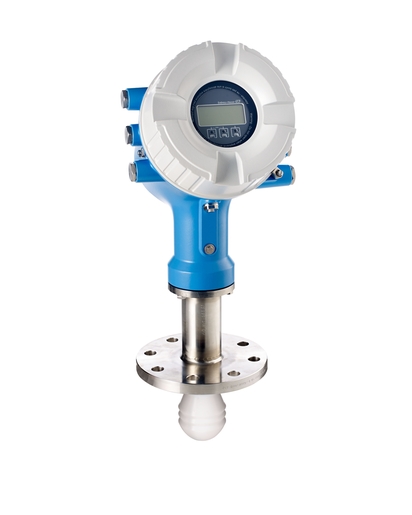

NMi 및 PTB 승인을 받은 Micropilot NMR81은 상거래 및 재고 관리 어플리케이션에서 사용되고 OIML R85 및 API 3.1B에 따른 요구 사항을 충족합니다. NMR81은 여유 공간이 많은(최대 70m) 어플리케이션에 특히 적합합니다. 80 GHz 송신 주파수를 사용하는 드립오프(Drip-off) 렌즈 안테나는 3°의 빔 각도를 생성하고 탱크 벽 가까이에 있는 장애물도 피할 수 있습니다.
APPLICATION
여유 공간이 많은(최대 70m) 어플리케이션에 적합한 80 GHz 드립오프(Drip-off) 렌즈 안테나는 노즐이 탱크 벽 가까이에 있는 어플리케이션에 높은 빔 집속을 제공
프로세스 연결부: 플랜지
온도: -40 ~ +170°C (-40 ~ +338°F)
압력: 진공 ~ +16bar (진공 ~ +232psi)
최대 측정 범위: 70m (230ft)
정확성: ±0.5mm (±0.02")
송신 주파수: 80GHz
국제 방폭 및 상거래 인증, 오버필 방지 WHG, SIL
SPECIFICATION
Custody transfer level measurement
Measurement close to tank wall
