PRINCIPLE

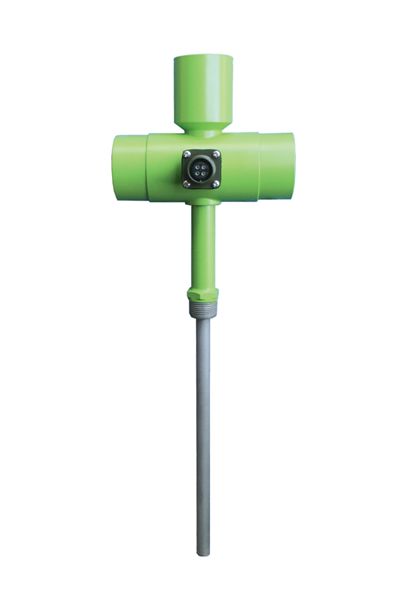

HTM-930은 혁신적이고 다용도로 가장 간단한 구조로 되어있다. 센서 HEAD에 주파수를 발생하는 발진 코일과 발진을 감지하는 감응코일로 이루어져 하나의 MODULE로 구성되어 있다. 측정 내용물이 감지봉 주위에 존재하지 않았을 경우에 발진코일로 인하여 감지봉이 연속적으로 진동케 한다. 측정 내용물이 감지봉 주위를 둘러싸고 있다면 진동 주파수가 크게 감소되고, 감응코일로 부터의 출력은 매우 낮은 값으로 떨어지게 된다. 이와 같은 원리로 동작되어 유니트에 신호가 입력되어지면 유니트의 릴레이가 동작되어 경보나 공정제어 등에 응용할 수 있다.
FEATURES
HTM-930은 진동식 레벨 스위치로써 간단한 구조로 낮은 비중에도 레벨을 검출할 수 있는 레벨 계기이다.
APPLICATION
● 화학 플랜트(PP, PE, Nylon Chip etc.)
● 분말 (비중 0.2 이상)
● 스티로폼
SPECIFICATION
Installation : Side & Top
Type : Remote
Ambient Temp. : -20~+60℃
Fluid Temp. : Max. 250℃
Operating Pressure : Up to 10kg/cm2(150#)
Enclosure : Weather-Proof,IP65
Applications : Solid
Length : Std.238mm
Combination Unit : HLC-901P
HLC-901L
